MessBoxen MBI16 und MBI32
Die MessBoxen der Typen MBI16 und MBI32 bieten eine innovative Plattform für die Erfassung, Verarbeitung und Darstellung analoger und digitaler Signale. Sie sind modular aufgebaut und können individuell an die Anforderungen von Kunden angepasst werden.
In einem Kunststoffgehäuse ist der Raspberry Pi mit Interface- oder Sensorplatine und optionalen Messmodulen, die nach Kundenwünschen ausgewählt werden, untergebracht. Die Signal-Ein- und Ausgänge sind auf der Front- und ggf. auf der Rückseite verkabelt. Der Raspberry Pi, als verarbeitende Einheit, kann hierbei Messwerte autark und kontinuierlich aufzeichnen und stellt verschiedene Schnittstelle für Drittsysteme zur Verfügung.
Der modulare Aufbau erlaubt eine kundenindividuelle Spezifikation für jede einzelne MessBox.
Die Signaleingänge werden auf der Frontseite mit 4mm Laborbuchsen ausgeführt, sodass Laborstrippen direkt aufgelegt werden können. Für die Temperaturerfassung mit Thermoelementen werden gebräuchliche Miniaturbuchsen für das entsprechende
Thermoelement eingesetzt. Zusätzlich bieten die Messboxen die Möglichkeit bis zu vier Drücke über die Sensorplatine zu erfassen.
Die MessBoxen können optional mit einer Mobilfunkplatine ergänzt werden, sodass die Messdaten auch über das Mobilfunknetz in ein Cloud-System übertragen werden können. Hierfür stellen wir auch Cloud Dienste zur Verfügung. Mit der Android App können Messwerte und Ergebnisse online vor Ort angezeigt werden um einen autarken Betrieb überwachen zu können.
Varianten der Messboxen
Folgende Varianten der Messboxen stehen zur Verfügung:
| Name | max. I/O Front | max. I/O Back | max. Module |
| MBI16 | 8 | 8 | 2 |
| MBI16h | individuell | 16 | 4 |
| MBI32 | 16 | 32 | 6 |
| MBI32D | keine, da Display | 32 | 4 |
Jede Messbox wird mit einer Frontplatte und, wenn erforderlich, mit einer bestückten Rückfrontplatte geliefert.
Dabei gibt es standardmäßig folgende Anschlussmöglichkeit:
- Ethernet-Anschluss: RJ45 Buchse
- 2 5-polige Buchsen für Spannungsversorgung und RS485 Schnittstelle
- GND: Potenzialausgleichsbuchse
- 2 gelbe Laborbuchsen für einen Kurzschlussstecker zum Aktivieren der Messwertspeicherung
- Signal LED für Betriebsanzeige und Speichern im 1Hz Zyklus
- 1x USB A (2x USB A bei MBI32) auf der Rückfrontplatte
- 1x HDMI Buchse auf der Rückfrontplatte
Features der MessBoxen
Die Basis bildet ein Raspberry Pi mit einer speziell entwickelten Interface- oder Sensorplatine. Dies ermöglicht folgende Funktionen:
- Kommunikation über WLAN und LAN
- WLAN-Access-Point aktivierbar, dadurch Datenzugriff per Android App möglich
- REST-Schnittstelle für externe Anwendungen
- Datenspeicherung auf SD-Karte
- Automatisierte Datenübertragung auf USB-Stick
- Optionale Live-Datenübertragung in die Cloud
- Datenübertragung via Modbus/TCP
- Integration mit Software wie Trendows
- Konfiguration über produktspezifische Software ReadRaspi
- Optionale Kommunikation über das Mobilfunknetz mit Zusatzplatine oder Modem-Stick
- Benachrichtigung (z.B. per E-Mail) bei verschiedenen Ereignissen
- USB-Anschluss z.B. für den optionalen Einsatz von RS485- oder RS232-Adapterkabeln
- 4 Differenzdruck Messstellen mit der Sensorplatine
- Interner Datenlogger für autarke Messwerterfassung
- HDMI-Anschluss für externen Monitor
- Optionale Ausführung mit Touch Display
- Visualisierungsmöglichkeiten im Touch Display mit Symbolen und Bildern
- Verrechnung von Messkanälen
- Kalibrierung mit abgespeicherten Datentabellen
Visualisierung und Bedienung

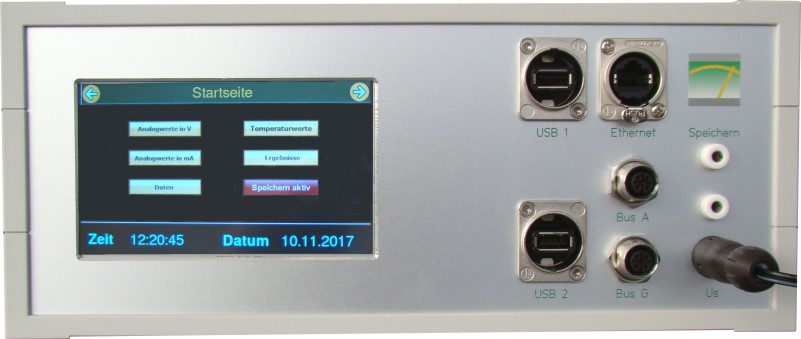

Mit einem Touchscreen-Display (MBI32D) können Messwerte übersichtlich auf mehreren Seiten dargestellt werden. Alternativ können die Daten über eine Android-App oder in einer Cloud-Anwendung visualisiert werden.
Einsatzbereiche
Die MessBoxen eignen sich unter anderem für:
- Verfahrenstechnische Labor- und Anlagenmessungen
- Volumenstrommessungen von Luft und Gasen
- Leistungsmessungen an lufttechnischen Anlagen
- Emissionsmessungen
- Raumklimaüberwachung
- Ventilatorprüfstände
- Online Monitoring und Steuerung in Verbindung mit der Software Trendows
Vernetzung von Messboxen
Die MessBoxen können einfach über den Busanschluss untereinander vernetzt werden. Der Busanschluss enthält auch die Spannungsversorgung, sodass nur ein Kabel zwischen den MessBoxen erforderlich ist. Über einen Ethernetanschluss erfolgt die Ankoppelung an den Rechner. Statt der Ankoppelung per Kabel kann die Ankoppelung über ein WLAN-Netz erfolgen. Optional können
wir die WLAN-Funktion der Messbox als
„Hotspot“ einrichten, sodass mit mehreren MessBoxen ein lokales WLAN-Netz aufgebaut werden kann. Mit Trendows kann das gesamte Netzwerk an MessBoxen in Echtzeit überwacht und gesteuert werden.
Kompatibilität mit anderen Systemen
Die Messboxen MBI16 und MBI32 bieten eine umfassende Kompatibilität mit verschiedensten Systemen, wodurch sie flexibel in bestehende Infrastruktur integriert werden können. Über standardisierte Schnittstellen wie RS485, RS232, USB, Ethernet und WLAN ermöglichen sie eine reibungslose Kommunikation mit Mess- und Steuerungssystemen. Die Unterstützung des Modbus-Protokolls erlaubt die einfache Einbindung in SCADA-Systeme und industrielle Anwendungen. Zudem sorgt die REST-API für eine moderne Anbindung an externe Softwarelösungen, einschließlich individuell entwickelter Applikationen. Die Geräte sind vollständig kompatibel mit der Software „Trendows“ für Datenauswertung und „ReadRaspi“ zur Konfiguration und Datenverwaltung. Dank dieser vielseitigen Anschlussmöglichkeiten und der Unterstützung bewährter Standards sind die Messboxen bestens für die Integration in heterogene Systemlandschaften geeignet.
